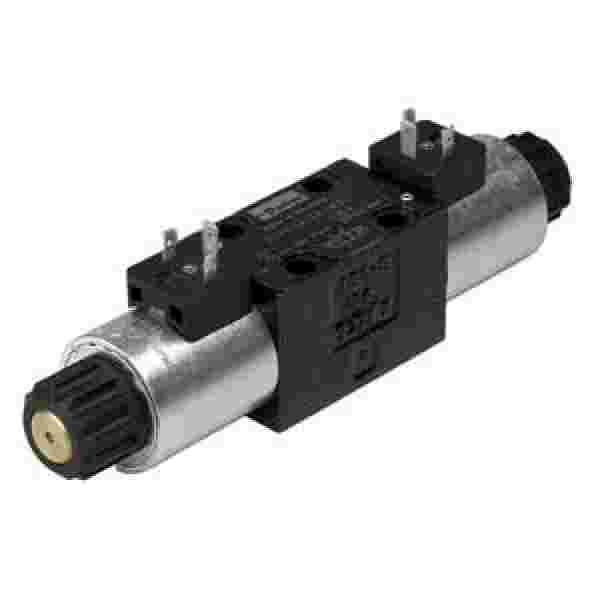

Гидрораспределитель D1VW
Направленные регулирующие клапаны серии D1VW - это высокопроизводительные четырехкамерные клапаны прямого действия с электромагнитным управлением для мокрой арматуры, трех или четырехходовые. Доступные в 2 или 3 положениях и соответствуют монтажным схемам NFPA D03, CETOP 3. Особенности конструкции: Существует мягкий сдвиг. Использует 19 стандартных вариантов катушек. Пропорциональные шпули. Режим подавления скачков напряжения. Восемь вариантов электро подключения. Внутреннее заземление. Легкодоступные монтажные болты. Водонепроницаемый корпус (соответствует NEMA 4, до IP67 на некоторых моделях). Взрывобезопасное исполнение.
4-х линейные 2-х позиционные распределители прямого действия с индукционным реле, как правило, используются в системах обеспечения безопасности. Исходное и конечное положения можно контролировать. Контролировать положение могут только гидрораспределители, имеющие клапан с односторонним и двусторонним электромагнитным управлением. Отказоустойчивым для гидрораспределителя при потере питания является состояние, при котором золотник находится в смещенном (под действием пружины) положении.
| Конструкция | Золотниковый гидрораспределитель |
| Способ приведения в действие | Соленоид |
| Типоразмер | Согласно DIN NG06 / CETOP 03 / NFPA D03 |
| Монтажная поверхность | Согласно DIN 24340 A6 / ISO 4401 / CETOP RP 121-H / NFPA D03 |
| Положение установки | без ограничений, предпочтительно горизонтальное |
| Температура окружающего воздуха [°C] | 0...+50 |
| Средняя наработка на отказ [Год] | 150 |
| Масса [кг] | 1,8 (1 соленоид), 3,8 (2 соленоида) |
| Макс. рабочее давление [бар] | P, A B: 350 ; T: 210 |
| Рабочая среда: | Масло для гидросистем в соответствии со стандартом DIN 51524 / 51525 |
| Температура масла [°C] | -25 ... +70 |
| Допустимая вязкость [сСт] / [мм²/с] | 2.8...400 |
| Рекомендуемая вязкость [сСт] / [мм²/с] | 30...80 |
| Фильтрация | Согласно ISO 4406 (1999); 18/16/13 (соответствует NAS 1638: 7) |
| Макс. расход [л/мин] | 80 см. (пределы смещения) |
| Утечка при давлении 50 бар [мл/мин] | До 10 на канал в зависимости от типа золотника |
