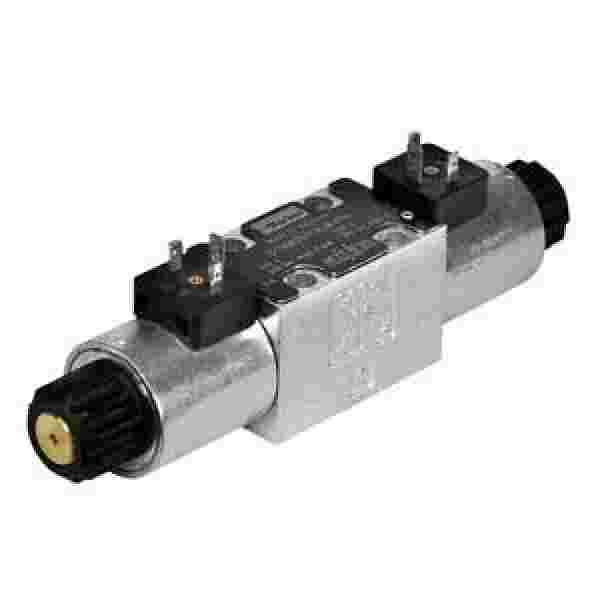

Гидрораспределитель D3MW
D3MW является трехпозиционным распределителем типоразмера NG10 с пилотным управлением. Главное управление осуществляется при помощи соленоидов с «мокрым якорем». D3MW предназначается для использования в наземном передвижном и морском оборудовании. Этот гидрораспределитель разработан на серии D3W, но имеет отличия в дополнительной антикоррозийной защите корпуса, обмоток и трубки якоря соленоида, а также использованием разъемов, типичных для соленоидов распределителей передвижного наземного оборудования.
Технические характеристики:
Высокий уровень антикоррозийной защиты

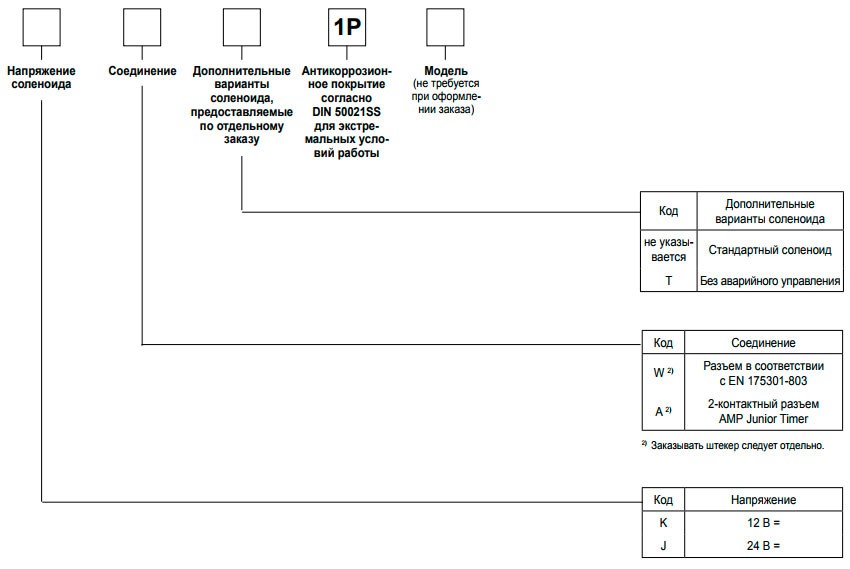

Подключение соленоида - стандартный разъем (согласно EN175301-803) - разъем AMP Junior Timer
Надежная конструкция для использования в тяжёлых условиях
| Конструкция | Золотниковый гидрораспределитель |
| Способ приведения в действие | Соленоид |
| Типоразмер | Согласно DIN NG10 / CETOP 05 / NFPA D05 |
| Монтажная поверхность | Согласно DIN 24340 A10 / ISO 4401 / CETOP RP 121-H / NFPA D05 |
| Положение установки | без ограничений, предпочтительно горизонтальное |
| Температура окружающего воздуха [°C] | -25...+50 |
| Средняя наработка на отказ [Год] | 150 |
| Масса [кг] | 4,8 (1 соленоид), 6,3 (2 соленоида) |
| Макс. рабочее давление [бар] | P, A B: 350; T: 210 |
| Рабочая среда: | Масло для гидросистем в соответствии со стандартами DIN 51524 / 51525 |
| Температура масла [°C] | -25 ... +70 |
| Допустимая вязкость [сСт] / [мм²/с] | 2,8...400 |
| Рекомендуемая вязкость [сСт] / [мм²/с] | 30...80 |
| Фильтрация | Согласно ISO 4406 (1999); 18/16/13 (соответствует NAS 1638: 7) |
| Макс. расход [л/мин] | 150 |
| Утечка при давлении 50 бар [мл/мин] | До 20 на канал в зависимости от типа золотника |
