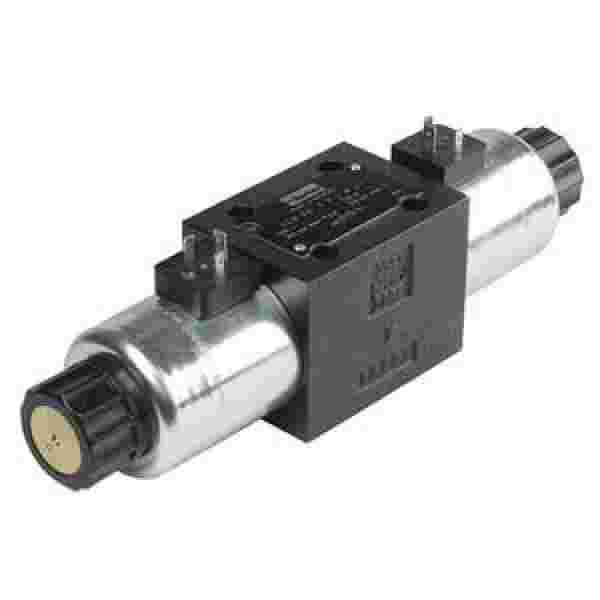

Гидрораспределитель D3W
Нажмите для увеличения
Вариант направляющего гидрораспределителя прямого действия NG10 серии D3W получил высокую максимальную пропускную способность до 150 л/мин в сочетании с низким, увеличивающим энергетическую экономичность перепадом давления. Широкая номенклатура опций имеет трубки якоря с гибким изменением для обеспечения плавной работы.
| Конструкция | Золотниковый гидрораспределитель |
| Способ приведения в действие | Соленоид |
| Типоразмер | Согласно DIN NG10 / CETOP 05 / NFPA D05 |
| Монтажная поверхность | Согласно DIN 24340 A10 / ISO 4401 / CETOP RP 121-H / NFPA D05 |
| Положение установки | без ограничений, предпочтительно горизонтальное |
| Температура окружающего воздуха [°C] | 0...+50 |
| Средняя наработка на отказ [Год] | 150 |
| Масса [кг] | 5,2 |
| Макс. рабочее давление [бар] | P, A, B: 350; T: 210 |
| Рабочая среда: | Масло для гидросистем в соответствии с DIN 51524 / 51525 |
| Температура масла [°C] | 0 ... +70 |
| Допустимая вязкость [сСт] / [мм²/с] | 2,8...400 |
| Рекомендуемая вязкость [сСт] / [мм²/с] | 30...80 |
| Фильтрация | Согласно ISO 4406 (1999); 18/16/13 (соответствует NAS 1638: 7) |
| Макс. расход [л/мин] | 150 (см. пределы смещения) |
| Утечка при давлении 50 бар [мл/мин] | До 20 на канал в зависимости от типа золотника |
