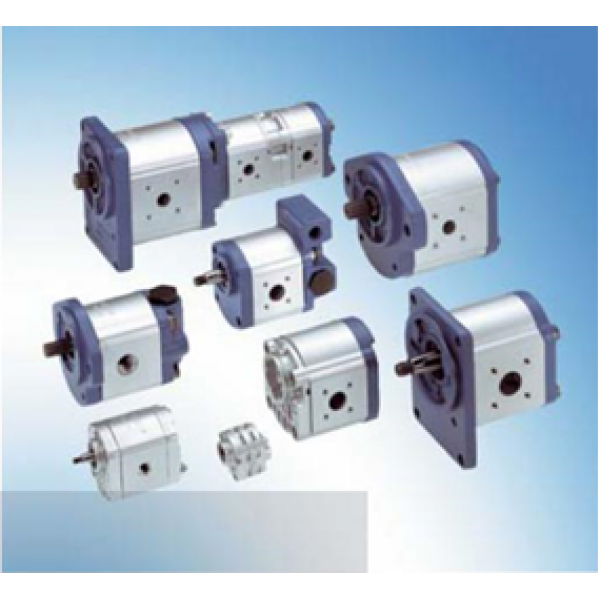

Шестеренный насос Тип AZP
Шестеренные насосы с внешним зацеплением
- Типоразмер от 1 до 63 (типоразмер 100 по запросу)
- Подшипники скольжения предназначены для высоких нагрузок
- Приводные валы в различных исполнениях
- Возможна комбинация из нескольких насосов
- Присоединение трубопроводов: фланцевое или резьбовое
- Большое количество доступных вариантов исполнения
Тип AZP
Конструк. ряд B | NG |
|
|
|
|
|
| 1 |
| 2 | 3 | 4 | 5 |
| |||
Рабочий объем |
|
| V | g max | см3 |
|
|
|
|
| 1 |
| 2 | 3 | 3,8 | 4,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Давление при длит. работе макс. | p1 | бар |
|
|
|
| 210 | 210 | 210 | 190 | 140 |
| |||||
Пиковое давление |
| p2 | бар |
|
|
|
| 230 | 230 | 230 | 210 | 160 |
| ||||
Давление во всасыв. патрубке |
|
| бар |
|
|
|
|
| мин. 0,7; макс. 3 абсолютное |
| |||||||
Частота вращ. макс. | – при p | 2 | n |
| мин-1 |
|
|
|
| 6000 | 6000 | 5000 | 4000 | 4000 |
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Частота вращ. мин. | – при p | 2 | n |
| мин-1 |
|
|
|
| 1000 | 1000 | 850 | 750 | 750 |
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Конструк. ряд B | NG |
| 1 | 2 | 2,5 | 3 |
| 4 |
| 4,5 | 5 | 6 | 7 |
| |||
Рабочий объем |
|
| V | g max | см3 | 1 | 2 | 2,5 | 3,15 |
| 4 |
| 4,5 | 5 | 6,3 | 7,1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Давление при длит. работе макс. | p1 | бар | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 225 | 200 |
| |||||
Пиковое давление |
| p2 | бар | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 255 | 230 |
| ||||
Давление во всасыв. патрубке |
|
| бар |
|
| мин. 0,7; макс. 3 абсолютное |
|
|
| ||||||||
Частота вращ. макс. | – при p | 2 | n |
| мин-1 | 6000 | 5000 | 5000 | 4000 | 4000 | 4000 | 4000 | 3500 | 3500 |
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Частота вращ. мин. | – при p | 2 | n |
| мин-1 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Конструк. ряд F | NG |
| 4 | 5 | 8 | 11 | 14 |
| 16 | 19 | 22 | 22 1) |
| ||||
Рабочий объем |
|
| V | g max | см3 | 4 | 5,5 | 8 | 11 | 14 |
| 16 | 19 | 22,5 | 22,5 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Давление при длит. работе макс. | p1 | бар | 250 | 250 | 250 | 250 | 250 | 250 | 210 | 180 | 210 |
| |||||
Пиковое давление |
| p2 | бар | 280 | 280 | 280 | 280 | 280 | 280 | 230 | 210 | 230 |
| ||||
Давление во всасыв. патрубке |
|
| бар |
|
| мин. 0,7; макс. 3 абсолютное |
|
|
| ||||||||
Частота вращ. макс. | – при p | 2 | n |
| мин-1 | 4000 | 4000 | 4000 | 3500 | 3000 | 3000 | 3000 | 2500 | 3000 |
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Частота вращ. мин. | – при p | 2 | n |
| мин-1 | 600 | 500 | 400 | 350 | 300 | 300 | 300 | 300 | 300 |
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Многие хотят купить шестеренный насос Тип AZP из-за его отменных эксплуатационных характеристик. Мы предлагаем вам наиболее выгодные условия сотрудничества, вы сможете приобрести оборудование со столь качественными характеристиками:
- Каждый подшипник скольжения, используемый в конструкции насоса, отлично справляется с нагрузками наиболее высокого уровня;
- Различное исполнение приводных валов;
- Отличный выбор для комбинирования с насосами других типов;
- Можно присоединить трубопровод фланцевым, а также резьбовым способом;
Есть большой выбор вариантов исполнения насоса.
