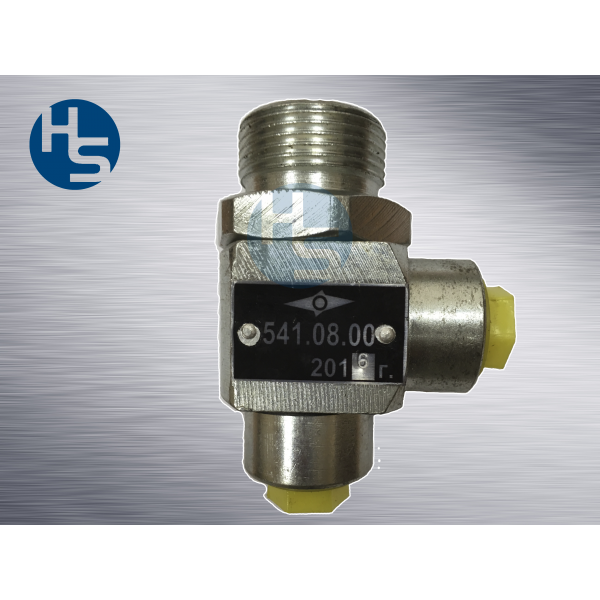

Гидрозамок односторонний 541.08.00
Нажмите для увеличения
Гидрозамок односторонний предназначен для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления управления – в обратном направлении в гидросистемах строительных, дорожних и коммунальных машин.
Изготавливаются по ТУ-4144-014-00239882-2007.

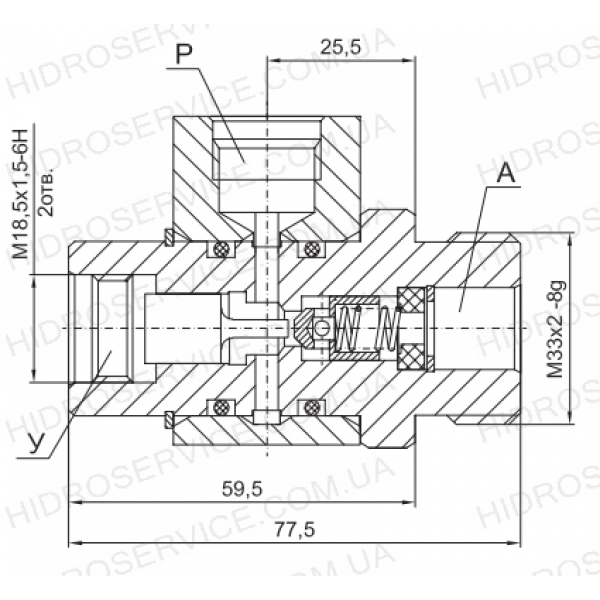

Для присоединения изделия к элементам гидравлической схемы комплектуемых машин применять штруцеры с присоединительными местами по ГОСТ 9833-79 и кольца резиновые по ГОСТ 18829-73: для резьбы М18х1,5 – 015-018-19-2-3, для наружной резьбы М33х2 – 030-035-30-2-3.
| Наименование показателей | Значение | Единица измерения | |
|---|---|---|---|
| Условный проход | 8 | мм | |
| Давление на входе | Номинальное | 25(250) | МПа(кгс/см2) |
Максимальное | 32(320) | ||
Минимальное | 0,5(5) | ||
| Давление управления | Максимальное | 10(100) | |
Минимальное | 0,2(2) | ||
| Давление открывания | 0,06±0,015(0,6±0,15) | ||
| Отношение площадей поршня управления и клапана | 3,3 | ||
| Объем камеры управления | 1 | см3 | |
| Расход рабочей жидкости | Номинальный | 16 | л/мин |
Максимальный | 25 | ||
| Внутреняя гирметичность(максимальные внутрение утечки) при нормальном давлении | В основных гидроцилиндрах | Недопускаются | см3/мин |
В гидроцилиндрах управления | 50 | ||
| Масса | 0,7 | кг | |
